Περιγραφή

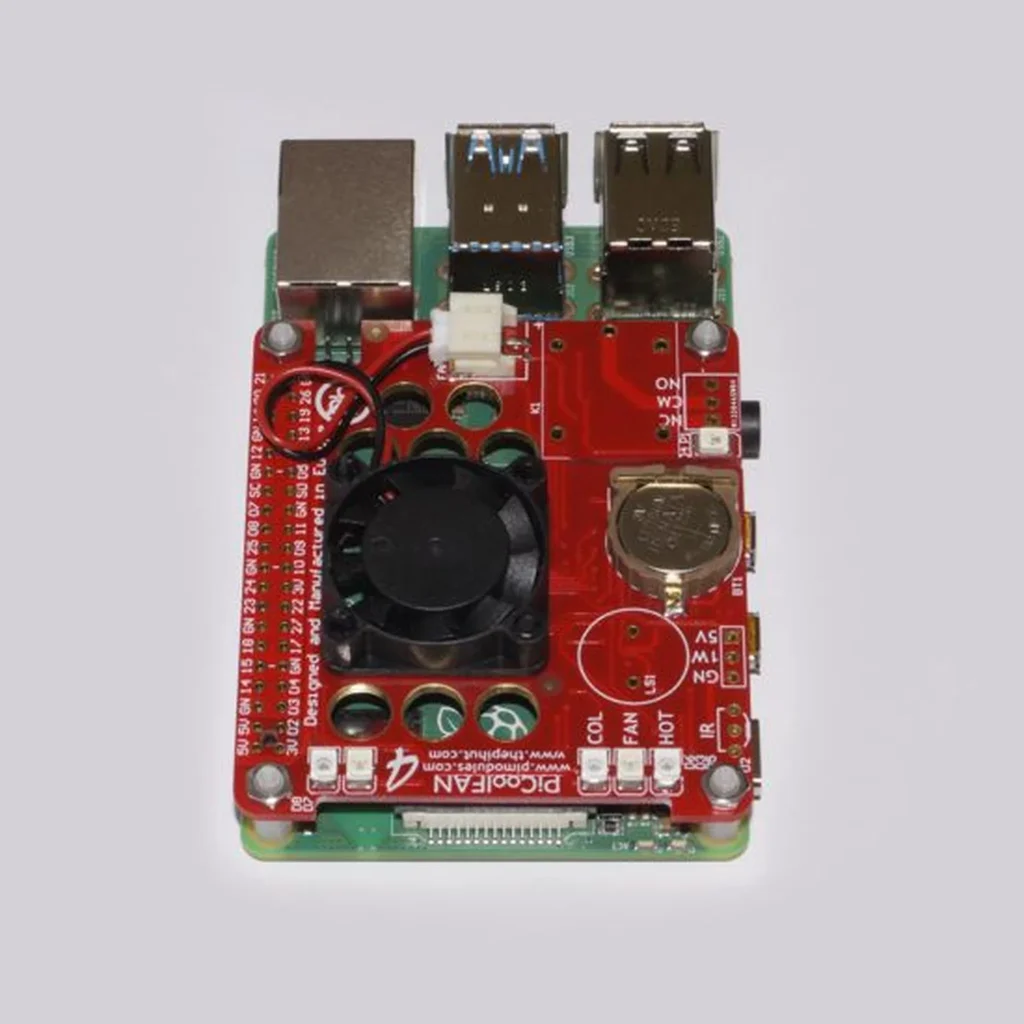

Το PiCoolFAN4 είναι ένα Advanced Active Cooling System ειδικά σχεδιασμένο για το Raspberry Pi® 4, μπορεί όμως να χρησιμοποιηθεί και με τα προηγούμενα μοντέλα του Raspberry Pi.
Το PiCoolFAN4 παρέχει βελτιωμένη δυνατότητα ψύξης με ενσωματωμένο FAN και εξωτερικό αισθητήρα θερμοκρασίας. Ο χρησιμοποιούμενος αισθητήρας θερμοκρασίας τοποθετείται ακριβώς 3,5 mm πάνω από την Raspberry Pi 4 CPU, αυτό εγγυάται ακριβή και συνεχή μέτρηση της θερμοκρασίας του συστήματος. Το PiCoolFAN4 δεν χρειάζεται εγκατάσταση λογισμικού και για το υλικό απαιτείται μια εξαιρετικά απλή διαδικασία τοποθέτησης του FAN, έτσι είναι πολύ χρήσιμο για οποιαδήποτε εφαρμογή.
Ωστόσο, αν οι χρήστες χρειάζονται έναν πολύ ακριβή τρόπο για τον έλεγχο της θερμοκρασίας και πιο προηγμένα χαρακτηριστικά, μπορούν να χρησιμοποιήσουν το Daemon, το οποίο διαβάζει την ακριβή θερμοκρασία του Raspberry Pi CPU και το γράφει στο PiCoolFAN4 μέσω του I2C.

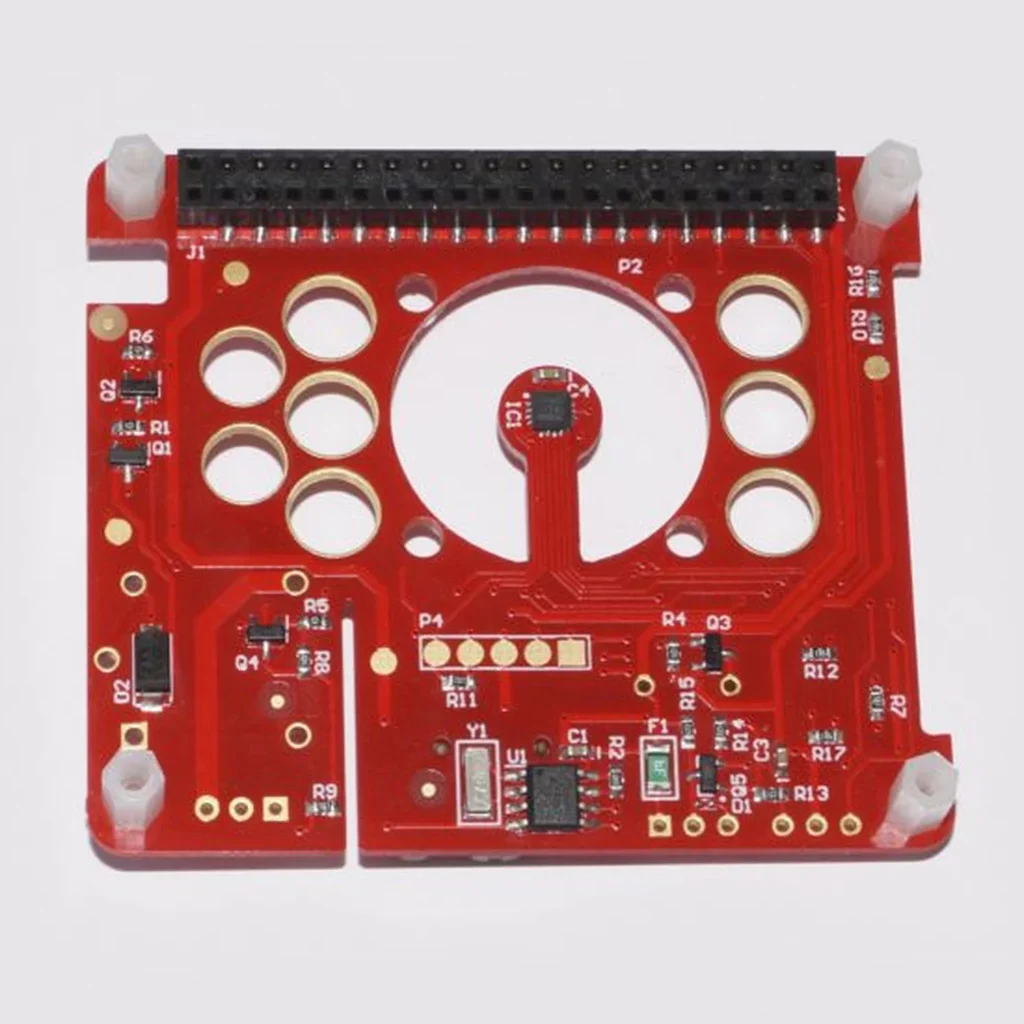

Ο driver του FAN είναι ελεγχόμενος με PWM και επιτρέπει στο χρήστη να ρυθμίσει την ταχύτητα του ανεμιστήρα ανάλογα με τη θερμοκρασία, μειώνοντας δραματικά την πιθανή παραγωγή θορύβου στο απόλυτο ελάχιστο. Λόγω της ειδικής κατασκευής PCB – χάρη στην τεχνολογία Air Circulation Technology – ο εγχυμένος αέρας αναπηδά από την CPU και απορροφώντας τη θερμότητά της, διαφεύγει από τα ειδικά ανοίγματα από πάνω. Αυτός ο σχεδιασμός εγγυάται την κατάλληλη κυκλοφορία του αέρα και μεγιστοποιεί τη διαδικασία ψύξης, ακόμη και σε χαμηλές ταχύτητες του FAN (πολύ χαμηλή παραγωγή θορύβου).
Για την οπτική διεπαφή χρήστη, το PiCoolFAN4 είναι εξοπλισμένο με 3 LED (μπλε, πράσινο και κόκκινο), ενημερώνοντας τον χρήστη για την τρέχουσα κατάσταση του FAN και της θερμοκρασίας του συστήματος.
Το PiCoolFAN4 μπορεί να χρησιμοποιηθεί καθώς είναι τοποθετημένο στην κορυφή του Raspberry Pi, ωστόσο ο χρήστης μπορεί να χρησιμοποιήσει την κεφαλίδα επέκτασης και το PiCoolFAN4 μπορεί να χρησιμοποιηθεί με άλλα HATs.

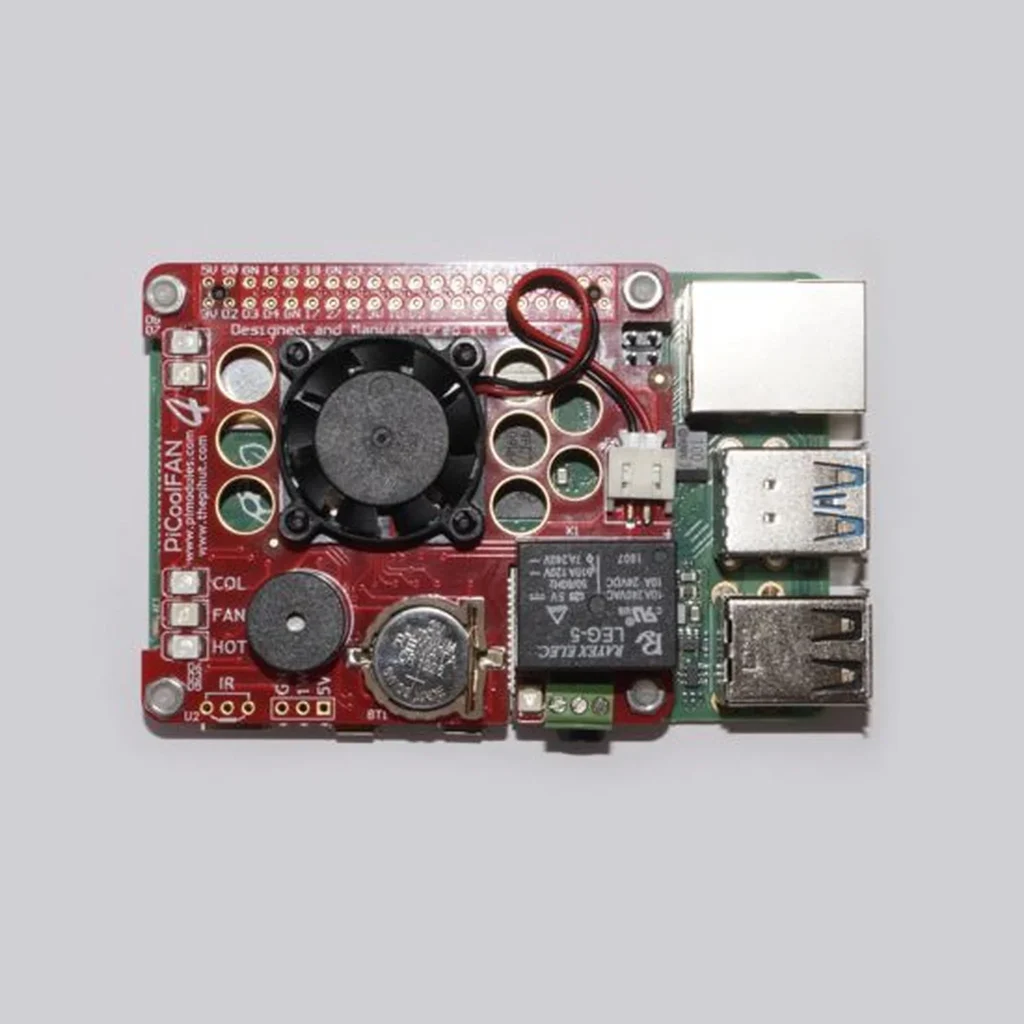

Το PiCoolFAN4 δεν είναι μόνο ένα Advanced Active Cooling System, είναι κάτι πολύ περισσότερο. Το PiCoolFAN4 είναι επιπλέον εξοπλισμένο με Hardware Battery Backed RTC DS1307, 2 LED οδηγοί, δέκτη IR, ακουστικό (Sounder) που μπορεί να αναπαράγει μουσική, διασυνδεδεμένο 1-wire interface (5V και 3V) ESD, καθώς επίσης και με ρελέ (Relay).
Το Sounder, το Relay, η πρόσθετη κεφαλίδα 40 pin και το IR πρέπει να αγοραστούν ξεχωριστά αν σας χρειάζονται στην εφαρμογή που κατασκευάζετε.
Για το RTC θα χρειαστεί να προμηθευτείτε μια μπαταρία CR1220 την οποία μπορείτε να βρείτε στο κατάστημα μας εδω
Περιεχόμενα συσκευασίας:
- PiCoolFAN4 HAT PCB
- FAN
- 4 x mounting plastic rivets for FAN assembly
- 4 x 7mm mounting standoffs and nuts
- 3 pin header for easy 1-wire interfacing
Σε αυτό το προϊόν μπορείτε να προσθέσετε.
1. Μπαταρία
2. Power Relay Kit
3. Infrared Receiver
4. Buzzer

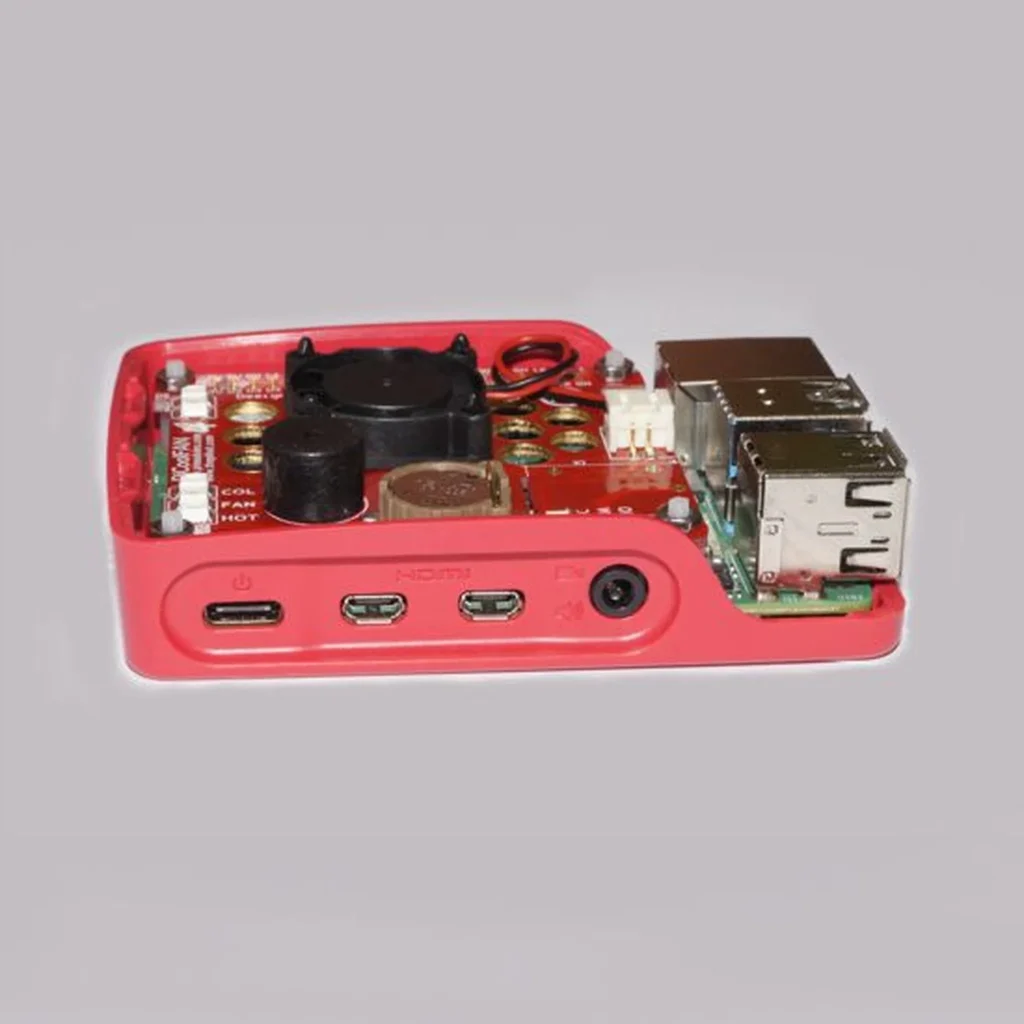

Προσοχή : Το PIcoolFan έχει σεταριστεί εργοστασιακά για την χρήση του με την Official θήκη (το threshold είναι στους 55 βαθμούς κελσίου), σε περίπτωση που το χρησιμοποιήσετε χωρίς θήκη ή σε κάποια άλλη θήκη θα πρέπει να αλλάξετε το threshold σε αυτό που σας εξυπηρετεί καλύτερα. Αναλυτικές οδηγίες θα βρείτε στο Manual και συγκεκριμένα στο κεφάλαιο PiCoolFAN 4 post installation adjustment .
Εάν το χρησιμοποιήσετε χωρίς θήκη με την παρακάτω εντολή μπορείτε να πάτε το threshold στους 50 βαθμούς κελσίου έτσι ώστε να λειτουργεί ομαλά.
sudo i2cset -y 1 0x60 0x0f 0xaa && sudo i2cset -y 1 0x60 0x01 50
