Maker pHAT: Simplifying Raspberry Pi for {Education}

Το Maker pHAT έχει δημιουργηθεί για να λύσει κάποια τυπικά προβλήματα που μπορεί να αντιμετωπίσει ένας αρχάριος. Συγκεκριμένα κάποια από αυτά είναι:

• Απλοποιήστε το ξεκίνημα με το Raspberry Pi χωρίς πρόσθετη οθόνη, πληκτρολόγιο ή ποντίκι. Πηγαίνετε headless με μερικά απλά βήματα, καθώς επιτρέπεται στον χρήστη η απομακρυσμένη πρόσβαση του Raspberry Pi μέσω σειριακής.
• Απλοποιήστε την εκμάθηση ηλεκτρονικών. Οι αρχάριοι μπορούν να παραβλέψουν την ταλαιπωρία της κατασκευής του βασικού ηλεκτρονικού κυκλώματος που είναι βαρετό και χρονοβόρο. Αν και είναι εξίσου σημαντικό για αυτούς να μάθουν τα βασικά ηλεκτρονικά, η εκμάθηση τους μπορεί να έρθει αργότερα αφού έχουν βιώσει πόσο εύκολο είναι να δημιουργηθεί ένα φοβερό project. Ξεκινήστε με διασκέδαση και ενθουσιασμό την κωδικοποίηση και δείτε ότι η πλακέτα σας ανάβει και παίζει ήχο με το πάτημα ενός κουμπιού. Έρχεται με LED, κουμπιά και βομβητή για να μάθετε εύκολα πώς να ελέγχετε την είσοδο και την έξοδο. Δεν χρειάζεται περίπλοκη καλωδίωση και δεν απαιτούνται πρόσθετα εξαρτήματα.
• Απλοποιήστε την αντιμετώπιση προβλημάτων και τα πρωτότυπα. Όχι μόνο οι επιτραπέζιες λυχνίες LED λειτουργούν ως έξοδοι, αλλά μπορούν επίσης να λειτουργήσουν ως δείκτες, δείχνοντας ξεκάθαρα τι συμβαίνει σε αυτόν τον ακροδέκτη(pin). Όταν χρησιμοποιείται ο ακροδέκτης ως είσοδος, μπορείτε να δείτε ξεκάθαρα εάν το σήμα λαμβάνεται απλά κοιτάζοντας τις αλλαγές στις λυχνίες LED. Οι κεφαλίδες που έχουν κολληθεί έρχονται με ωραίες ετικέτες. Αυτό βοηθά τον χρήστη να συνδέει εύκολα εισόδους και εξόδους στους σωστούς ακροδέκτες και περαιτέρω στην διασύνδεση με αισθητήρες και ενεργοποιητές.
• Απλοποιήστε τον τερματισμό λειτουργίας χρησιμοποιώντας το κουμπί ώθησης. Μπορείτε εύκολα να ακολουθήσετε τα βήματα και να επιλέξετε ένα από τα κουμπιά ως το κουμπί λειτουργίας για να κλείσετε σωστά το Raspberry Pi. Απλά πατήστε το κουμπί και θα τερματιστεί.

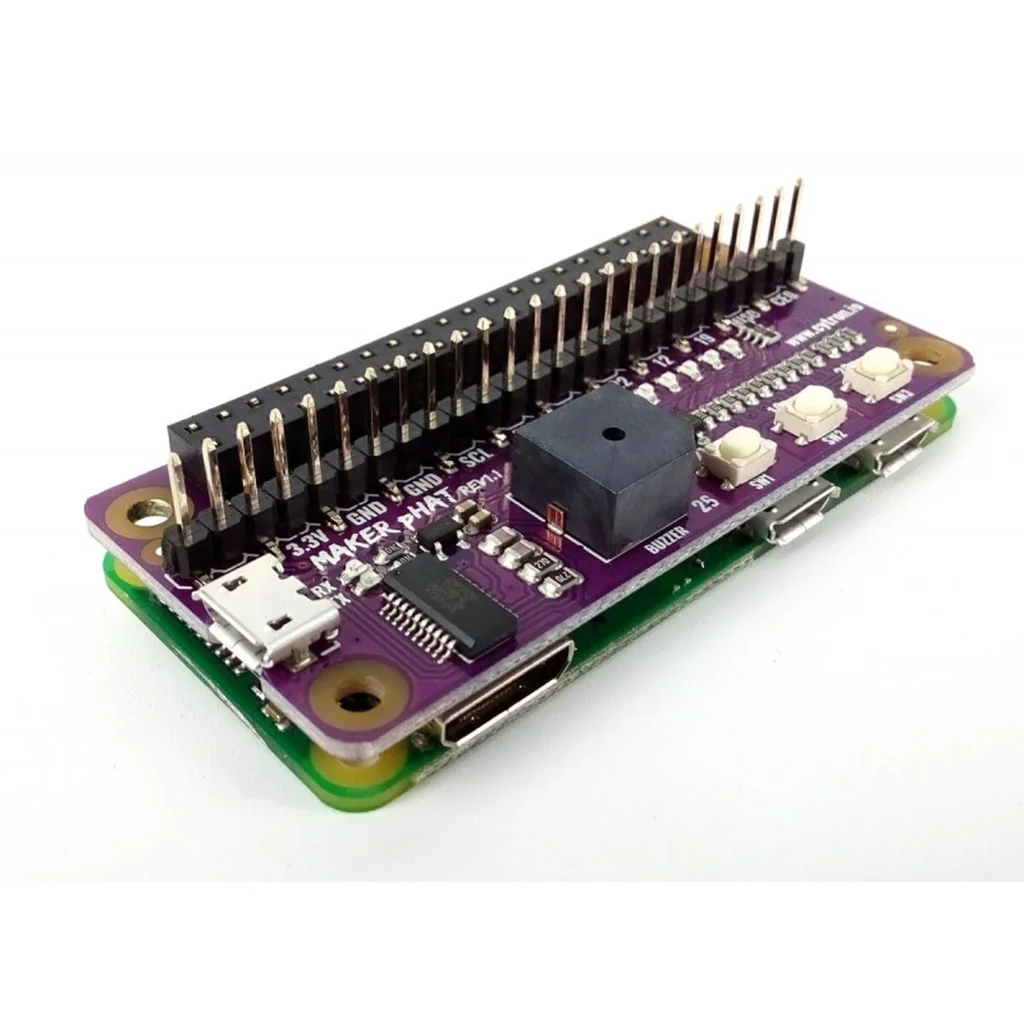

Το Maker pHAT είναι σχεδιασμένο να έχει το ίδιο μέγεθος με το Raspberry Pi Zero, το οποίο εφαρμόζει τέλεια στο πάνω μέρος του Rpi Zero με ευθυγραμμισμένες τέσσερις οπές τοποθέτησης. Σας συνιστούμε να πάρετε το Raspberry Pi Zero WH (με προ-κολλημένους ακροδέκτες) για τους αρχάριους γιατί δεν είναι εύκολο να κολλήσετε το GPIO με 40 ακροδέκτες αν δεν υπάρχουν και εργαλεία συγκόλλησης.

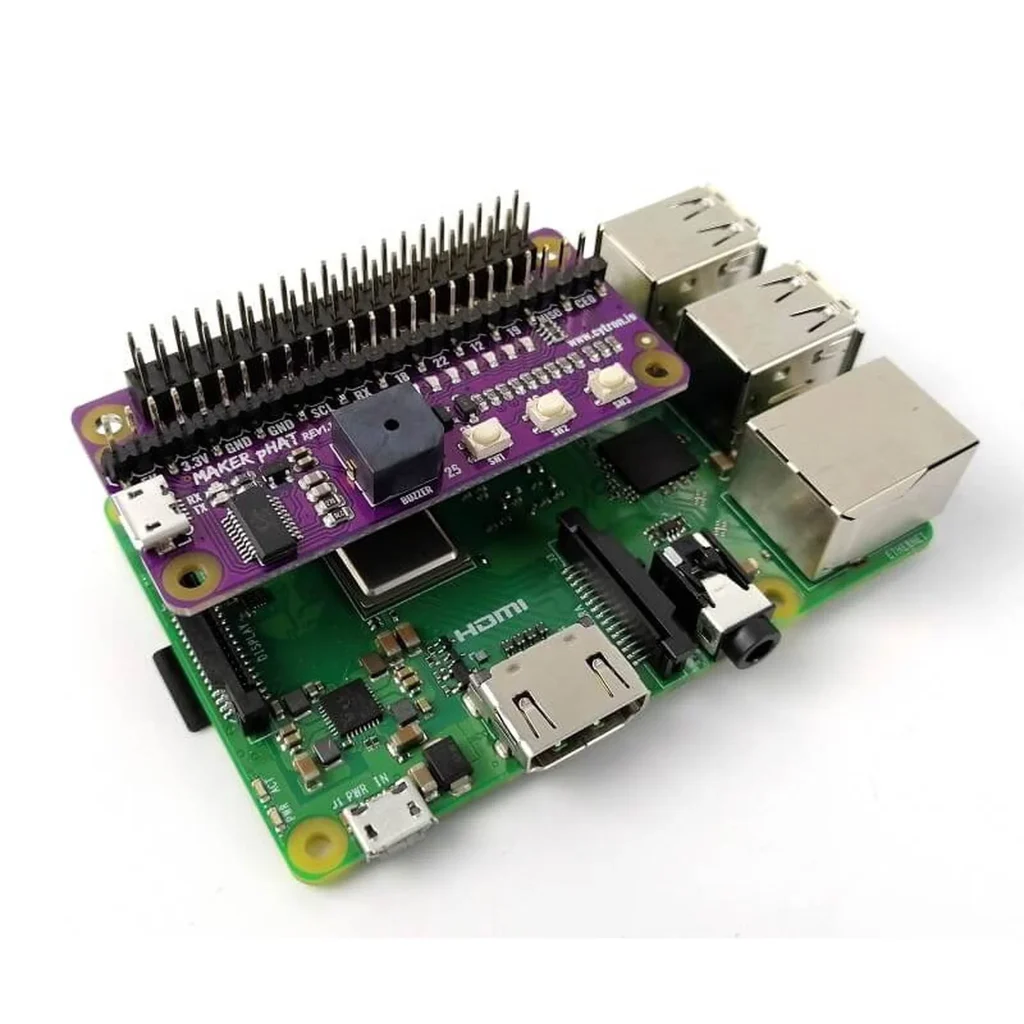

Το Maker pHAT είναι επίσης συμβατό με το Raspberry Pi 3B, 3B + ή ακόμα και το Raspberry Pi 3A+, χρειάζεται μόνο να τοποθετήσετε την κεφαλίδα στοίβαξης 2×20 (συμπεριλαμβάνεται).

Το Maker pHAT είναι συμβατό με:
• Raspberry Pi Zero V1.3 (will need to solder 2×20 header pin – NOT included can consider Straight Pin Header (Male) 2×40 Ways)
• Raspberry Pi Zero W (will need to solder 2×20 header pin – NOT included can consider Straight Pin Header (Male) 2×40 Ways)
• Raspberry Pi Zero WH (Ready for plug and use)
• Raspberry Pi 1 Model A+ (Will need 2×20 stacking header)
• Raspberry Pi 3 Model A+ (Will need 2×20 stacking header)
• Raspberry Pi 3 Model B (Will need 2×20 stacking header)
• Raspberry Pi 3 Model B+ (Will need 2×20 stacking header)
• Raspberry Pi 4 Model B (Will need 2×20 stacking header)

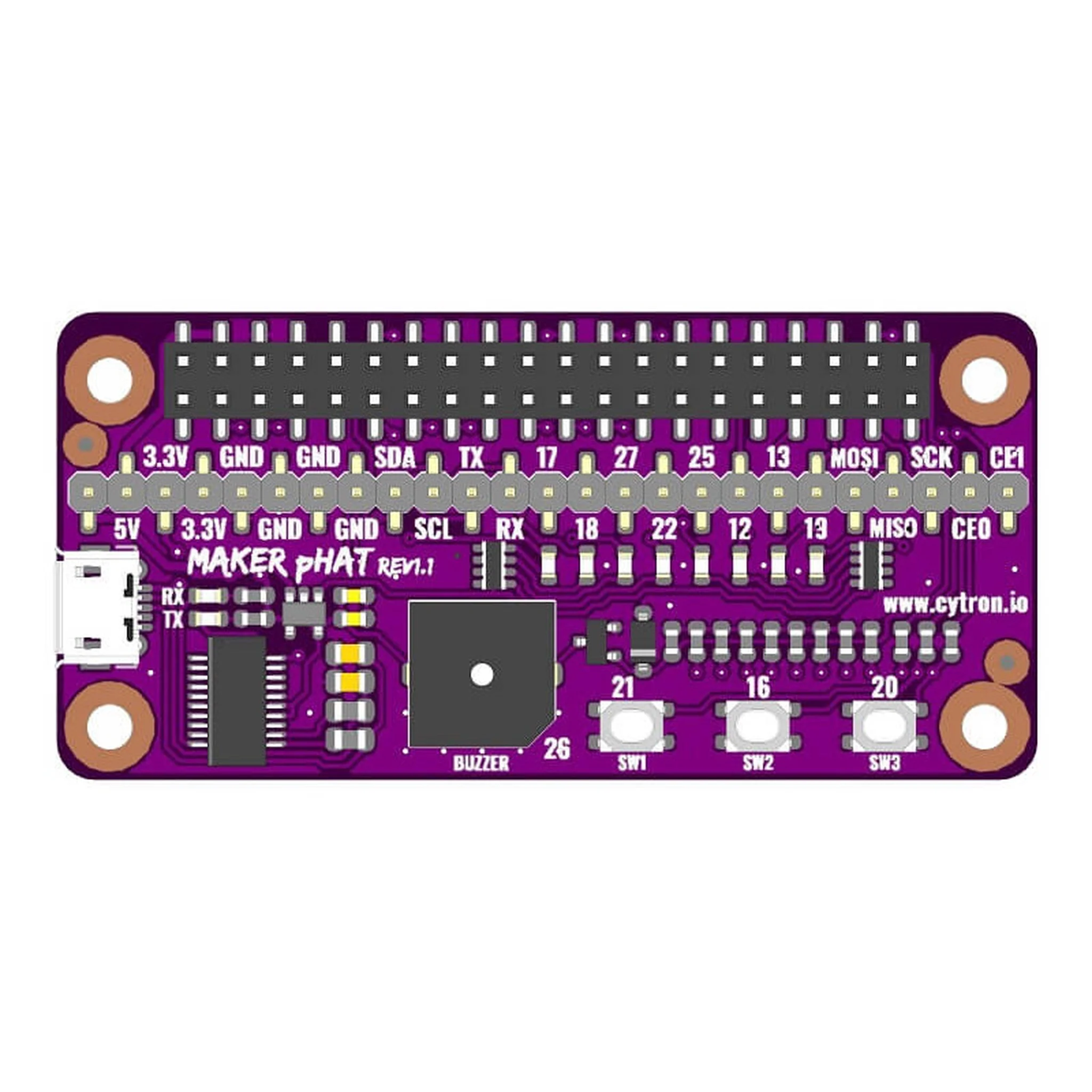

Features:

• Raspberry Pi Zero size, stack perfectly on to Pi Zero Series of SBC (Single Board Computer).
• Compatible with standard size Raspberry Pi 3B/3B+, medium size Raspberry Pi 3A+ and smaller size Raspberry Pi Zero/W/WH.
• Standard Raspberry Pi GPIO footprint.
• LED array for selected GPIO pins (GPIO 17, 18, 27, 22, 25, 12, 13, 19).
• 3x on board programmable push buttons (GPIO 21, 19 and 20, need to configure as input pull up).
• On board active buzzer (GPIO 26).
• Proper label for all GPIOs, including SPI, UART, I2C, 5V, 3.3V, and GND.
• Utilize USB Micro-B socket for 5V input and USB to UART communication.
• USB serial facilitated by the CH340, Rev1.10 uses FT231X as the USB to UART
• Input voltage: USB 5V, from computer, power bank or standard USB adapter.
• PURPLE PCB!

Packing List:

• 1 x Maker pHAT
• 1 x 2×20 Stacking Header
