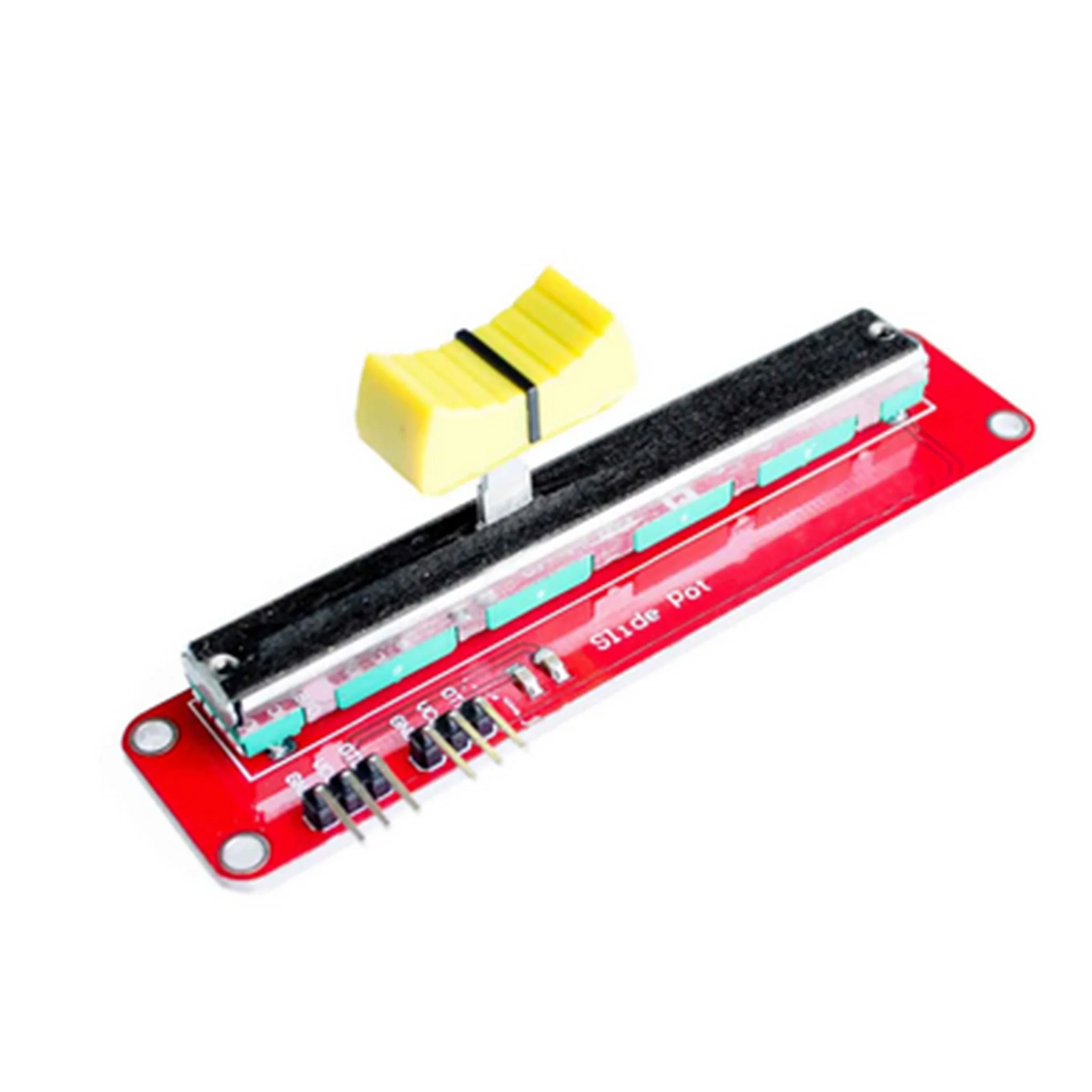

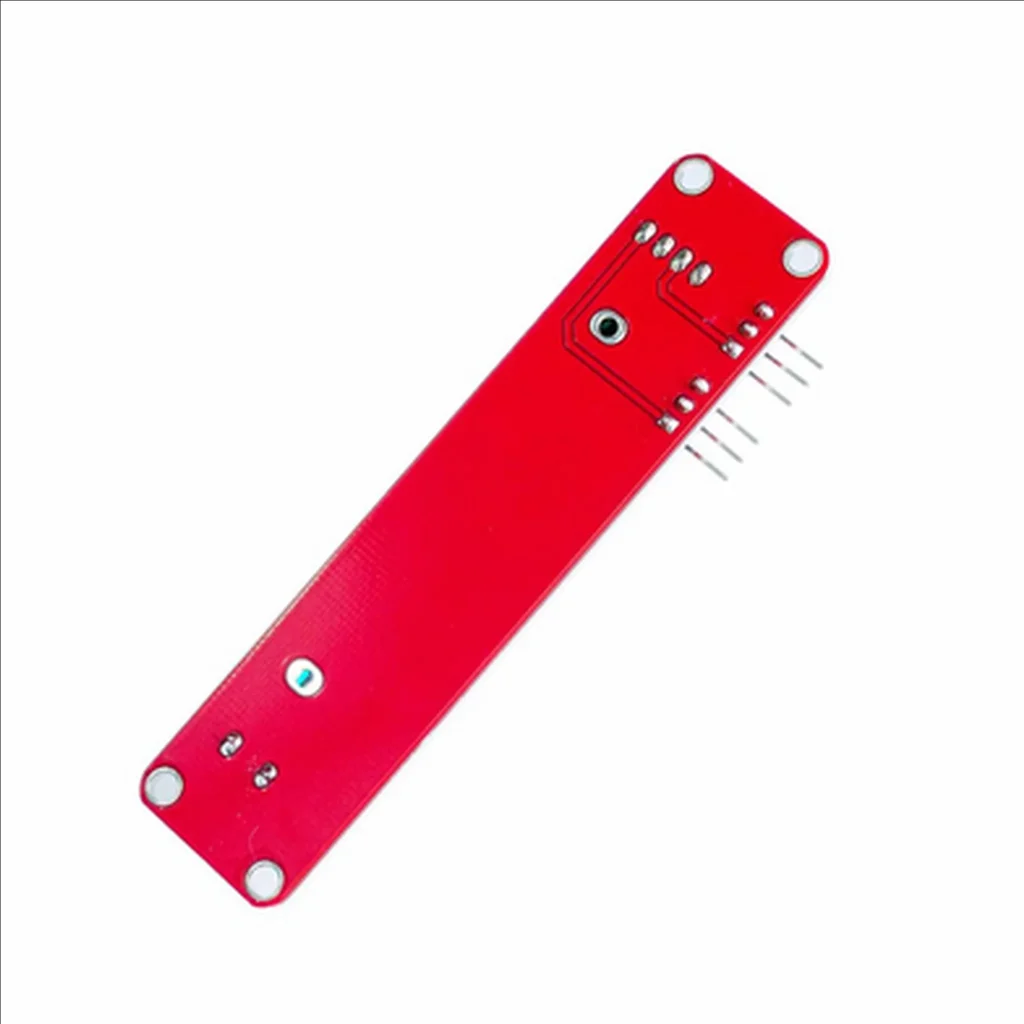

10K Sliding Slider Potentiometer Module

Το Sliding Adjustable Potentiometer Module είναι συμβατό σχεδόν με όλους τους Microcontrollers όπως Raspberry Pi, Raspberry Pi Pico, Arduino ESP32 κλπ.  Τα ποτενσιόμετρα ολίσθησης έχουν σχεδιαστεί για να αλλάζουν την τιμή της αντίστασης επαφής τους μέσω μιας γραμμικής κίνησης και ως εκ τούτου υπάρχει μια γραμμική σχέση μεταξύ της θέσης της επαφής του ολισθητήρα και της αντίστασης εξόδου.


Συνδέσεις μονάδας

Υπάρχουν δύο σύνδεσμοι κεφαλίδας στον πίνακα. Λάβετε υπόψη ότι οι δύο ακίδες γείωσης είναι συνδεδεμένες μεταξύ τους στη μονάδα όπως και οι ακίδες VCC, επομένως είναι απαραίτητο να συνδέσετε μόνο την τροφοδοσία και τη γείωση σε έναν από αυτούς τους συνδέσμους.
Δεδομένου ότι η ισχύς και η γείωση είναι ίδια, οι δύο έξοδοι του ποτενσιόμετρου θα είναι σχεδόν ίδιες. Στις περισσότερες εφαρμογές, η σύνδεση σε μία μόνο από τις κεφαλίδες  θα είναι ο κανονικός τρόπος χρήσης της μονάδας. Το VCC συνδέεται γενικά στην ίδια τάση με το uC όταν χρησιμοποιείται με ένα uC, αλλά μπορεί να συνδεθεί σε μια αυθαίρετη τάση όπως τα 12V. Η τάση εξόδου θα κυμαίνεται από 0V έως VCC.
Το ποτενσιόμετρο έχει λογαριθμική κωνικότητα από την κεντρική θέση. Αυτό σημαίνει ότι το κεντρικό εύρος του ποτενσιόμετρου έχει μεγαλύτερη αλλαγή στην αντίσταση καθώς μετακινείται ο ολισθητήρας από ότι τα δύο εξωτερικά άκρα του εύρους. Αυτός ο τύπος ποτενσιόμετρου χρησιμοποιείται συνήθως κατά τον έλεγχο του ήχου και μπορεί επίσης να είναι χρήσιμος όταν ελέγχετε κάτι όπως έναν κινητήρα όπου μπορεί να θέλετε να επιβραδύνετε τον ρυθμό αλλαγής καθώς ο κινητήρας πλησιάζει τα όριά του είτε σε στάση είτε σε πλήρη ταχύτητα.

1 x 3 Header (x2)

• GND –  Connect to system ground.  This ground needs to be in common with the uC.
• VCC –   Connect to Vcc.  This will typically be the voltage (3.3 or 5V) that the uC is operating at.
• OTA / OTB  –   The output of the potentiometers.  Typically connected to an analog input pin on the uC.
